差壓傳感器使用一對匹配的應變計。隨著壓差增加，一個應變計被壓縮，而另一個被拉伸。電壓表記錄電橋電路的不平衡并將其顯示為壓力測量值：

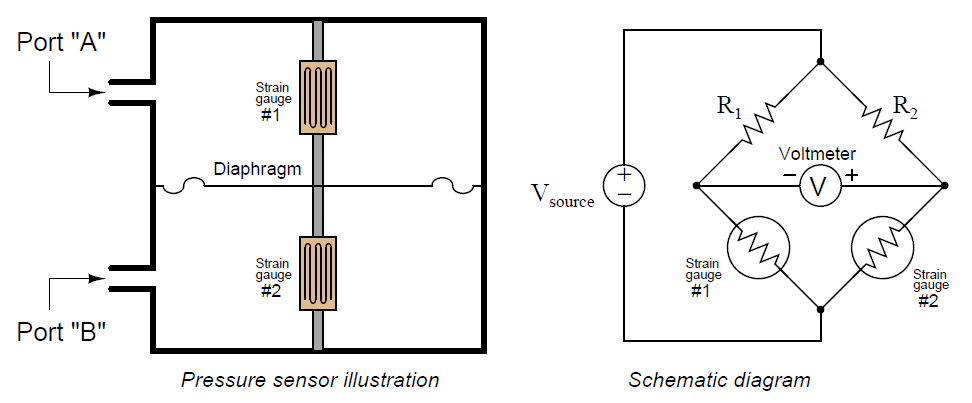

差壓傳感器電路原理圖
確定以下內容：
1.確定哪個端口是高壓端口
2.如果固定電阻R1開路失敗，確定電壓表將記錄什么
3.確定會驅動電壓表完全升檔的組件故障（peg正極）
4.確定另一個會驅動電壓表完全升檔的組件故障（peg正極）
解析說明：
哪個端口是高壓端口：端口B
如果固定電阻R1開路失敗會發生什么：電壓表將驅動完全高檔（peg正）
確定會驅動電壓表完全升檔（peg正極）的組件故障：如下
1.應變計#1發生短路故障
2.應變計#2無法打開
3.R1打開失敗
4.R2短路失敗
