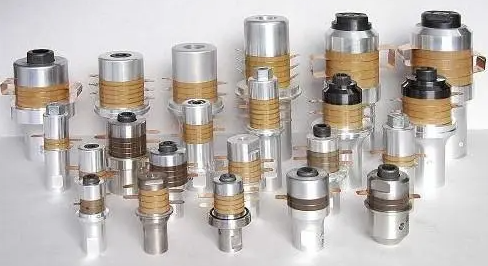

一、什么是換能器？

　　對于大多數儀表系統，輸入量將是一個非電量。將非電量轉換為電形式，以使用電方法和技術進行測量、操縱和控制。啟動時將能量從一種形式轉換為另一種形式的裝置稱為換能器。

　　傳感器部件：

　　換能器由兩個重要且密切相關的部分組成

　　傳感或檢測元件：檢測器或傳感元件是換能器的一部分，它響應物理現象或物理現象的變化。傳感元件的響應必須與物理現象密切相關。

　　轉換元件：轉換元件是一種將傳感元件的輸出轉換為電輸出的元件。

　　二、傳感器是如何分類的？

　　傳感器分為5類，

　　1.根據使用的轉導形式

　　2.作為初級和次級換能器

　　3.作為無源和有源換能器

　　4.作為模擬和數字傳感器

　　5.作為換能器和逆換能器

　　1、按所用轉導形式原理分類：

　　這種分類基于電阻、電感、電容等轉換原理，具體取決于它們分別轉換為電阻、電感或電容。它們可以分類為熱電的、壓電的、電動的、光學的和磁致伸縮的。

　　2.初級和次級傳感器的分類

　　初級換能器直接感應輸入，物理現象直接轉換為電形式。在次級換能器中，最初的輸入被某個探測器或傳感器感測，然后其輸出以輸入信號以外的某種形式提供給換能器以轉換為電信號。機械設備充當主探測器換能器，電氣設備充當大多數測量系統中的次級傳感器，以機械位移作為中間信號。

　　如圖所示，波登管感應壓力并將其轉換為其自由端的位移，因此充當初級傳感器。LVDT（線性可變差動變壓器）的鐵芯因這種位移而移動。因此，LVDT產生的輸出電壓與波登管自由端的位移成正比。波登管作為主換能器，LVDT作為副換能器。

　　3.有源和無源換能器的分類

　　有源傳感器是一種無需任何輔助電源即可以電壓或電流形式輸出的傳感器。它們也被稱為自發電換能器。有源換能器從被測系統中汲取能量，這種換能器通常提供非常小的輸出。用于溫度測量的熱電偶、用于角速度測量的測速發電機都屬于這一類。

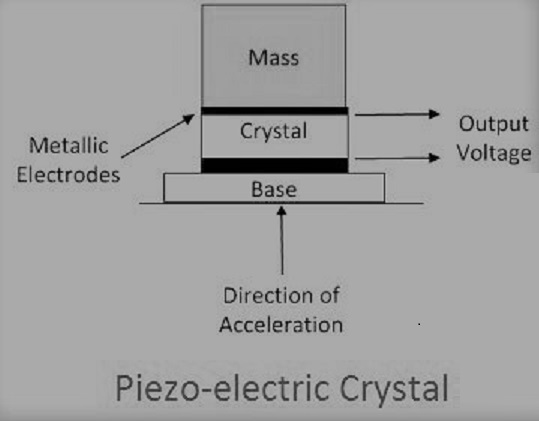

　　在上面顯示的例子中，晶體夾在2個金屬電極之間，整個夾層固定在一個底座上，底座可能是火箭的地板。在夾層的頂部放置一個固定的質量塊，該質量塊由于晶體上的加速度而施加一定的力，從而產生電壓。電壓輸出與力成正比，因此與加速度成正比。壓電晶體的特性是當對它們施加力時，它們會產生輸出電壓。

　　無源換能器是一種需要外部電源進行能量轉換的換能器。在無源換能器中，電阻、電感、電容等電氣參數會導致外部電源的電壓、電流或頻率發生變化。電阻式、電感式和電容式傳感器屬于這一類。

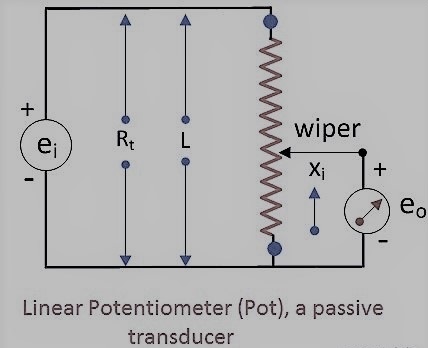

　　這是無源換能器的一個例子。線性電位計是由電源電壓ei供電的電阻式傳感器，用于測量線性位移xi。

　　4.模擬和數字傳感器

　　換能器，根據輸出的性質，可分為模擬式和數字式。

　　模擬傳感器：這些類型的傳感器以連續的時間函數形式將輸入信號轉換為輸出，例如熱敏電阻、LVDT、熱電偶等。

　　數字傳感器：這些類型的傳感器將輸入信號轉換為脈沖形式的輸出。數字傳感器的例子是使用導電和非導電觸點、不透明和半透明段以及軸編碼器的線性位移傳感器。它可以很容易地用玻璃刻度上的不透明和透明區域或非導電和導電區域來表示，因?yàn)槎M(jìn)制系統僅使用兩個符號0和1。

　　5.換能器和逆換能器

　　控制工廠中的位置、速度、溫度壓力和流量等物理量的基本要求是能夠測量這些量。只有當物理量可以被測量時，控制動作才有可能。前面提到的換能器將非電量轉換為電量，而逆換能器將電量轉換為其他形式。

　　一個例子是在磁場中移動的載流線圈是逆換能器，因?yàn)樗鼣y帶的電流被轉換成引起旋轉或平移位移的力。大量的數據指示和記錄裝置是逆換能器。此類設備包括筆式記錄器、將電氣運動轉換為機械運動的示波器等儀器，這些設備位于輸出級，稱為輸出換能器。下圖顯示了壓電晶體充當反向換能器。當在其表面上施加電壓時，會隨著其尺寸的改變而引起機械位移。

　　三、對換能器的基本要求是什么？

　　傳感器正常運行有8個基本要求；

　　1.堅固性：應能承受過載，并應提供一定的過載保護安全性。

　　2.線性：它的輸入-輸出特性應該是線性的，并且應該以對稱的方式產生這些特性。

　　3.可重復性：在固定環境條件下應用相同的輸入信號時，應再現相同的輸出信號。例如壓力、溫度、濕度等。

　　4.殘余變形：長時間使用后，去除輸入信號應無變形。

　　5.無滯后：當輸入信號從低值到高值變化時，測量過程中不應有任何滯后，反之亦然。

　　6.高輸出信號質量：輸出信號的質量應該是好的。即信噪比高，輸出信號幅度要足夠。

　　7.高可靠性和穩定性：它應在測量溫度變化、振動和其他各種環境變化時的誤差最小。

　　8.良好的動態響應：作為時間的函數，其輸出應忠實于輸入。效果分析為頻率響應
