一、迷宮式蒸汽疏水閥

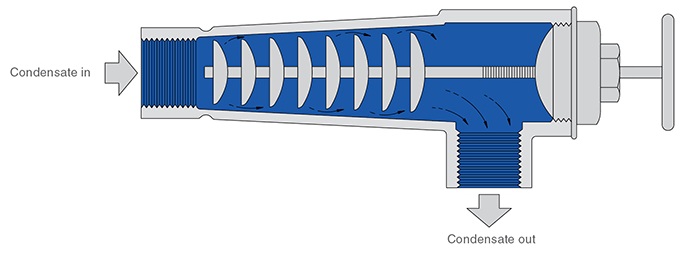

迷宮式疏水閥如圖所示。它由一系列可以通過手輪調節的擋板組成。通過第一擋板和疏水閥體之間的熱冷凝水會受到壓降的影響，其中一些作為蒸汽閃蒸。下一個擋板周圍的空間必須處理增加的熱冷凝水量并防止新鮮蒸汽逸出。擋板可以使用手輪移入或移出，這將改變它們相對于閥體的位置，有效地改變孔口的整體尺寸。
迷宮式蒸汽疏水閥的優點
這種類型的疏水閥與其容量相比相對較小，而且由于沒有自動部件，機械故障的可能性很小。
迷宮式疏水閥的缺點
只要蒸汽壓力或冷凝水負荷變化較大，就必須手動調節迷宮式疏水閥。如果設置不適合當前條件，則會發生蒸汽空間（如固定孔板疏水閥）中的蒸汽浪費或積水。
二、固定孔板疏水閥
這些裝置包含一個預定直徑的孔，以允許計算出的冷凝水在特定壓力條件下流動。實際上，冷凝水負荷和蒸汽壓力可能變化很大。例如，啟動和運行負載可能隨蒸汽壓力而顯著變化，蒸汽壓力可能因溫度控制而變化。這些變化的條件可能會導致固定孔板在過程中阻止冷凝或通過新鮮蒸汽，從而影響工廠性能并危及安全。
固定節流孔的尺寸通常根據操作條件而定，以便它們可以阻擋足夠的冷凝水并且不通過蒸汽。如果是這樣，它們在啟動時會變小更大，蒸汽空間很可能會積水。
另一種方法是調整它們的大小，避免啟動時積水。那么在操作條件下孔實際上太大了，設備將通過蒸汽。孔的大小通常是兩個條件之間的折衷，因此在兩者之間的某個點上，孔的大小是正確的。
設備腐蝕和使用壽命
持續積水會顯著增加蒸汽空間的腐蝕風險。人們經常發現，安裝固定孔板疏水閥后，工廠的壽命會縮短到小于合適的疏水閥的預期壽命。
一個合適的蒸汽疏水閥應該能夠在應用中存在的所有壓力和流量下達到足夠的容量。然后它可以在任何條件下通過熱冷凝水而不會泄漏蒸汽。為了實現這一點，陷阱中孔的大小必須不同。它必須足夠大以滿足最壞的條件，然后在容量過大時有辦法減小有效孔板流動面積。這準確地描述了蒸汽疏水閥的操作。
固定孔板疏水閥的優點
可以在壓力和負載恒定的情況下成功使用。
沒有活動部件。
固定孔板疏水閥的缺點
如果根據運行負荷確定尺寸，固定孔板疏水閥在啟動時會積水，在此期間降低工廠性能，增加啟動時間和腐蝕風險。
如果根據啟動負荷確定大小，固定孔板疏水閥在裝置運行過程中會浪費蒸汽，從而有效增加運行成本。
由于孔口尺寸小，固定孔口疏水閥經常被污垢堵塞。
因腐蝕而更換換熱器的成本會遠高于用蒸汽疏水閥更換固定孔板疏水閥的成本。
注：不建議使用固定孔板疏水閥排放任何易受負載條件變化影響的應用中的冷凝水。
